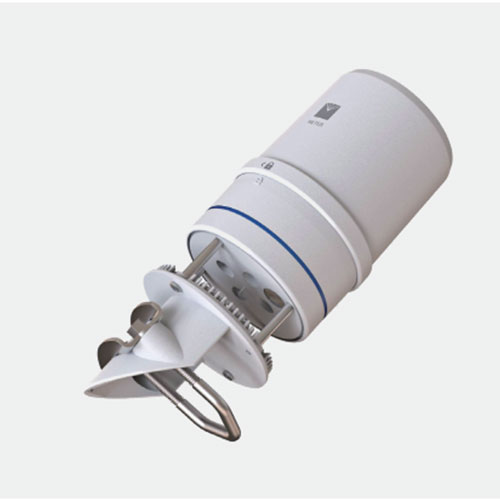

ATMOS 41 一體式氣象站

測量規格：

量程

分辨率

測量精度

太陽總輻射

0 至 1750 W/m

1 W/m 2

±5%

降水

0 至 400 mm/hr

0.017mm

測量值的 ±5%@0 至 50mm/hr

相對濕度

0 至 100% RH

0.1% RH

典型 ±1.5% RH

空氣溫度

-50℃至 +60℃

0.1℃

±0.6℃

濕度傳感器的溫度

-40℃至 +50℃

0.1℃

±1℃

水汽壓

0 至 47kPa

0.01kPa

典型±0.2kPa@40℃以下

大氣壓力

1 至 120kPa

0.01kPa

±0.05 kPa@25℃

水平風速

0 至 30m/s

0.01m/s

0.3m/s 或測量值的 3%，取較大值

風速極值

0 至 30m/s

0.01m/s

0.3m/s 或測量值的 3%，取較大值

風向

0 至 359°

1°

±5°

傾斜度

-90°至 +90°

0.1°

±1°

閃電次數

0 至 65535

1 次

典型 >25%@10km 以內

通信規范

輸出

SDI-12 通信

數據記錄器兼容性

METER ZL6 和 EM60 數據記錄儀或任何能夠切換 3.6 至 15.0 VDC 和 SDI-12 通信的數據采集系統

物理規格

尺寸

直徑：10.0 厘米（3.9 英寸）

高度：28 厘米（11.0 英寸），包括雨量計過濾器

工作溫度范圍

最低溫度：–50 °C

典型：NA

最高溫度： 60 °C

注意：氣壓和相對濕度傳感器可在最低 –40 °C 下準確工作

電纜長度

5 m（標準）

75 m（最大定制電纜長度，需額外付費）

電纜直徑

0.165 ±0.004 英寸（4.20 ±0.10 毫米），最小護套為 0.030 英寸（0.76 毫米）

連接器類型

立體聲插頭連接器或剝線和鍍錫線

立體聲插頭連接器直徑

3.5毫米

導體規

22 AWG / 24AWG 排水線

電器和時序特性

電源電壓 （VCC 至 GND）

最低：3.6 VDC 連續

典型：NA

最大：15.0 VDC 連續

注意： ATMOS 41 氣象站必須持續供電才能正常工作

注意：要使ATMOS 41氣象站滿足SDI-12指定的數字邏輯電平，它必須在3.9 VDC或更高電壓下激勵。

數字輸入電壓（邏輯高電平）

最小值：2.8 V

典型值：3.0 V

最大值：5.5 V

數字輸入電壓（邏輯低電平）

最小值：-0.3 V

典型值：0.0 V

最大值：0.8 V

數字輸出電壓（邏輯高電平

最低：NA

典型值：3.6 V

最大：NA

注意：要使ATMOS 41氣象站滿足SDI-12指定的數字邏輯電平，它必須在3.9 VDC或更高電壓下激勵。

電源線轉換速率

最小值：1.0 V/ms

電流消耗（測量期間）

最小值：0.2 mA

典型值：8.0 mA

最大值：33.0 mA

電流消耗（睡眠時）

最小值：0.2 mA

典型值：0.3 mA

最大值：0.4 mA

開機時間（SDI Ready）——其他命令

最低：NA

典型值：800 ms

最大：NA

開機時間（SDI就緒）-a R x！命令

最低：NA

典型值：10 秒

最大：NA

測量持續時間

最低：NA

典型值：110 ms

最大值：3000 ms
